导波雷达液位计

品牌:源仪仪表 单位: 上架日期:11-06-23 17:55 人气:
商品介绍




一、导波雷达物位计

测量原理

导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。






 输入

      反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:

   D=C×T/2

   其中C为光速

   因空罐的距离E已知,则物位L为:

   L=E-D

输出

       通过输入空罐高度E=零点),满罐高度F=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于420mA输出。



产品简介:











导波雷达物位仪表









防爆认证

防爆认证

防爆认证

防爆认证

测 量范 围

30米

6米

6米

过 程 连 接

螺纹、法兰

螺纹、法兰

螺纹、法兰

过 程 温 度

-40-250

-40-250

-40-250

过 程 压 力

-1.0-40bar

-1.0-40bar

-1.0-40bar

精     度

±1mm

±1mm

±1mm

频 率 范 围

100MHZ-1.8GHZ

100MHZ-1.8GHZ

100MHZ-1.8GHZ

防爆/防护等级

EXiaIICT6/IP68

EXiaIICT6/IP68

EXiaIICT6/IP68

信 号 输 出

420mA/HART(两线)

420mA/HART(两线)

420mA/HART(两线)



测量范围



说明:

H----测量范围

L----空罐距离

B----顶部盲区

E----探头到罐壁的最小距离

顶部盲区是指物料最高料面与测量参考点之间的最小距离。

底部盲区是指缆绳最底部附近无法精确测量的一段距离。

顶部盲区和底部盲区之间是有效测量距离。

注意:

     只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。





安装指南



下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。

安装位置

    尽量远离出料口和进料口。

    对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的中央。

建议安装在料仓直径的1/4处。

    缆式探头或杆式探头离罐壁最小距离不小于30厘米。

    探头底部距罐底大约30mm

探头距罐内障碍物最小距离不小于200mm

如果容器底部是锥型的,传感器可以安装

罐顶中央,这样可以一直测量到罐底。

















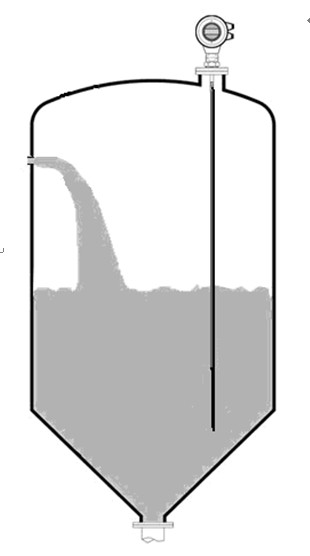

右图为杆式雷达安装图,主要用于液体液位的测量。

特点

   可以测量介电常数大于等于1.4的任何介质。

   一般用于测量粘度500cst而且不容易产生粘附的介质。



   杆式雷达最大量程可以达到6米。

   对蒸汽和泡沫有很强的抑制能力,测量不受影响。



   对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量。















安装方法



合理安装能确保仪表长期可靠而精确的测量



仪表可采用螺纹连接,螺纹的长度不要超过150mm,还可以采用在短管上安装。理想的短管直径小于150mm,高度小于150mm,若安装于较长的短管上,应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。







DN200DN250的安装于短管内安装



当仪表需要安装于直径大于200mm短管时,短管内壁产生回波,在介质介电常数低的情况下会引起测量误差。因此,对于一个直径为200mm250mm的短管,需要选一个带“喇叭接口”的特殊法兰。尽量避免安装在直径大于250mm的短管上。













在塑料罐上安装

注意!

无论是缆式或杆式若想仪表工作正常,过程连接表面应为金属。当仪表装在塑料罐上时,若罐顶也是塑料或其它非导电材质时,仪表需要配金属法兰,若采用螺纹连接,需配一块金属板。











缆绳所受下拉力

当加料和出料时,介质对缆绳将产生下拉力,下拉力的大小取决于下列因素:

l 缆绳长度

l 物料的密度

l 储仓的直径

l 缆绳的直径



测量液体时的安装指导

下述安装指导适用于杆式和缆式探头,管式探头测量与安装方式无关。

安装位置

l 距离罐壁的距离建议为罐直径的1/61/4(至少300mm,混凝土罐至少400mm)

l 不要安装在金属罐中间

l 不要装在下料口处

l 选择探头长度时,注意探头底部距罐底约大于30mm

l 注意介质温度



罐内障碍物

l 安装时注意探头距离障碍至少200mm



干扰的祛除

l 干扰回波抑制:软件可实现对干扰回波的抑制,从而达到理想测量效果

l 旁通管及导波管(仅适用于液体)对于粘度不打于500cst,可采用旁通管,导波管或管式来避免干扰。



液体标准安装

对于粘度≤500cst且不易产生粘附的介质,管式探头是最佳方案,其特点如下:

l 卓越的可靠性

l 可用于介电常数大于等于1.4的任何介质,测量与介质的导电性无关

l 罐内障碍物及短管尺寸不影响测量

l 比杆式探头能承受的横向压力高

l 对于高粘度的介质,建议使用杆式探头



仪表在卧罐及立罐上的安装

l 管式探头及杆式探头最长可到6米对于测量距离超过6米的罐,可选用8mm缆式探头

l 安装及固定方式同固体粉仓测量

l 对距罐壁的距离无限制,只要避免探头接触罐壁即可

l 如果罐内障碍物比较多或过于靠近探棒时,请选用管式探头



腐蚀性介质测量

l 如果测量腐蚀性介质,可选用杆式探头套一个塑料套管进行测量







调试

可以通过三种方式调试:

l 通过显示调整模块NYPM

l 通过调试软件NYSOFT

l 通过HART手持编程器



现场编程模块(NYPM

NYPM编程器由6个按键和一个液晶显示屏,可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。



NYPM









通过NYSOFT软件调试

     雷达传感器都可以通过软件进行调试。采用NYSOFT软件进行调试,需要一个仪表CONNECTCAT驱动器。





使用软件调试的时候,给雷达仪表加电24VDC,同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻(内部电阻250欧姆)的供电仪表,就不需要附加外部电阻,这时候HART适配器可以和420mA线并联。



接线方式







仪表尺寸



















技术参数

参数:          工作频率:100MHZ-1.8GHZ

测量范围:缆式:0-30m;杆式、同轴式:0-6m

重复性:±3mm

分辨率:1mm

采样:回波采样5/s

响应速度:>0.2S(根据具体使用情况而定)

输出电流信号:4-20mA

精度:<0.1%

通讯接口:      HART 通讯协议/485通讯接口

过程连接:       G1-1/2

法兰DN50DN80DN100DN150

过程压力:       -1-40bar

电源:          电源:24VDC(±10%),纹波电压:1Vpp

耗电量:max 22.5mA

环境条件:      温度-40+80

外壳防护等级:  IP68

防爆等级:      EXiaIICT6

两线制接线:    仪表供电和信号输出共用一根两芯屏蔽电缆线

电缆入口:2个M20×1.5(电缆直径5--9mm)









测量距离

下表列出不同类别被测介质与测量距离的关系

介质分组

DK(ε)

固体颗粒

液体

测量范围

1

1.41.6



-冷凝气,如N2CO2

3m(仅指同轴杆式探头)

2

1.61.9

-塑料带粒子

-白灰石,特种水泥

-糖

-液化气,如丙烷

-溶剂

-氟利昂12/氟利昂

-棕榈油

25m

3

1.92.5

-普通水泥,石膏

-矿物油,燃料

30m

4

2.54

-谷物,种子

-石头

-砂粒

-苯,苯乙烯,甲苯

-呋喃

-萘

30m

5

47

-潮湿的石头,矿石

-盐

-氯苯,氯仿

-纤维素喷雾

-异氰盐酸,本胺

30m

6

>7

-金属粉末

-碳黑

-煤炭

-含水液体

-酒精

-液氨

30m





YYRD800产品选型

         仪表型号,   探头类型,    长度,    材质

         RD801  8mm 缆式探头  30000mm  不锈钢

         RD802  10mm 杆式探头 6000mm   不锈钢

         RD803  双杆式探头     6000mm   不锈钢(法兰安装)

防爆

P 非防爆型(普通型)信号输出(4-20mA)HART协议

I 本安防爆型(EXiaIICT6) 电流信号输出(4-20mA)HART协议

一体化过程连接/材质

G  G1-1/2A 螺纹   PN16  316L不锈钢

N  1-1/2NPT 螺纹  PN16  316L不锈钢

C  法兰DN50   PN16C   316L不锈钢

D  法兰DN80   PN16C   316L不锈钢

E  法兰DN100  PN16C   316L不锈钢

F  法兰DN150  PN16C   316L不锈钢

密封温度

P  普通密封-2080

       G  高温密封-40-250℃带散热片

外壳/防护等级/天线防护等级

L  /IP68

电缆接口

  M  M20*1.5

N  1/2NPT

      现场显示

       V

       X不带

           编程器

           B带

           X不带

探头长度(米)









YYRD800
